一、用途及適用范圍

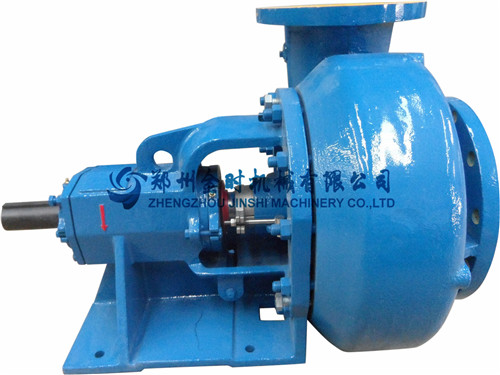

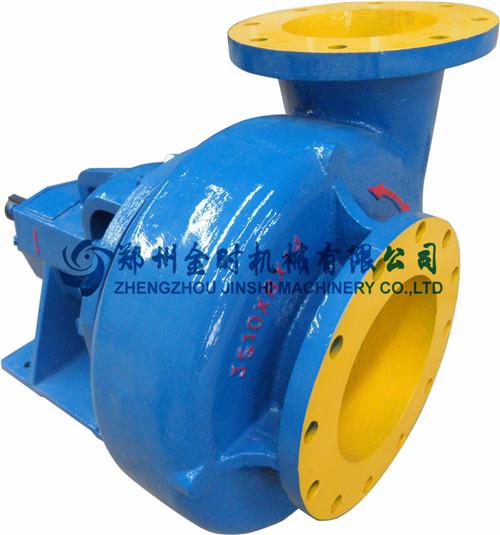

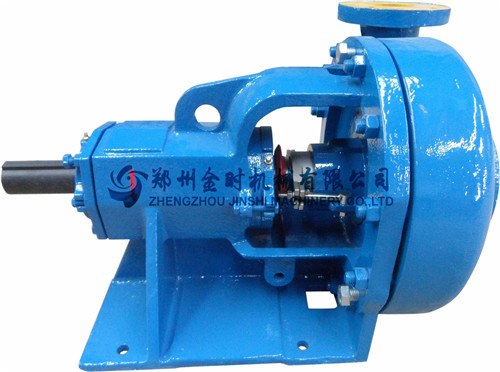

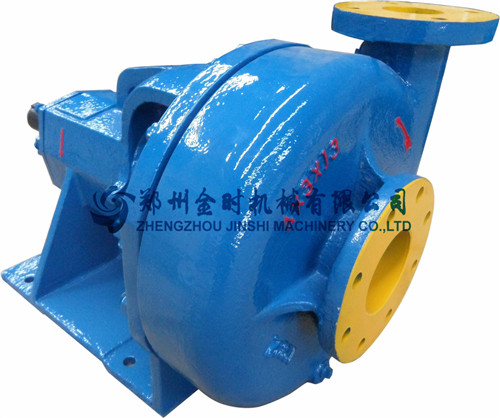

JDSB系列離心式砂泵不但具有JSB系列離心泵的優點,而且設計更緊湊,適應性更強,可以由液壓馬達來驅動。所以還可以用在油田的壓列車、混砂車上。除了設計形狀和軸外,其它零部件都是和JDSB系列離心泵通用的。它的外形尺寸和軸都比普通泵短4英寸,當裝備空間有限的時候,JDSB離心泵就是最佳的選擇。
現有JDSB3×2×13,JDSB4×3×13,JDSB5×4×14,JDSB6×5×11,JDSB6×5×14,JDSB8×6×11,JDSB8×6×14,JDSB10×8×14等8種型號可選。
二、結構特點
該系列離心式砂泵的特點是:
1、與美國MISSION泵互換,所有的配件均可與美國MISSION互換,制造標準也是按MISSION泵制造的,因此,在國際市場具有廣闊的銷售市場;
2、系列砂泵共有8種泵,適應于整套固控設備的配套。系列砂泵中軸承座、軸等零部件通用,備件及維修方便、節約成本;
3、開式葉輪,適于輸送高粘度的鉆井液;
4、采用機械密封和盤根密封組合密封,密封效果好,使用壽命長;
5、主要零部件(泵殼、葉輪、機械密封盒)均為耐磨球鐵QT600-3,樹脂砂精密鑄造,使用壽命長、外型美觀。

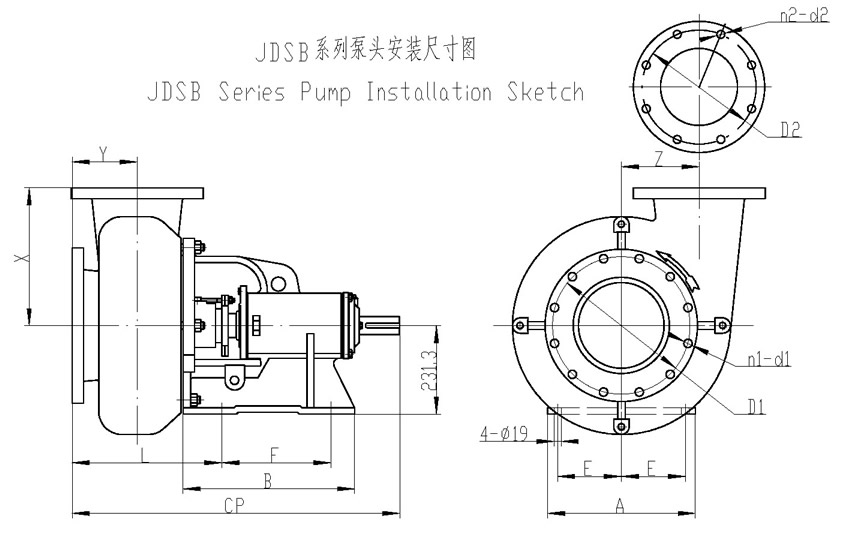

三、砂泵液力端(泵頭)外形尺寸
泵型號 | 主要安裝尺寸 | ||||||||||||||||
D1 | n1-d1 | D2 | n2-d2 | A | B | E | F | L | X | Y | Z | CP | |||||
公 制 | 英 制 | 公 制 | 英 制 | 公 制 | 英 制 | 公 制 | 英 制 | ||||||||||
JDSB10×8×14 | 350 | 361.6 | 12-23 | 12-25 | 295 | 298 | 8-22 | 8-22.2 | 387 | 449 | 166.7 | 285.75 | 391.5 | 360.36 | 169.86 | 203.2 | 856.8 |
JDSB8×6×14 | 295 | 298 | 8-22 | 8-22.2 | 240 | 241.3 | 8-22 | 8-22.2 | 387 | 449 | 166.7 | 285.75 | 380.1 | 355.6 | 158.75 | 212.73 | 845.5 |
JDSB8×6×11 | 295 | 298 | 8-22 | 8-22.2 | 240 | 241.3 | 8-22 | 8-22.2 | 387 | 449 | 166.7 | 285.75 | 380.1 | 355.6 | 158.75 | 212.73 | 845.5 |
JDSB6×5×14 | 240 | 241.3 | 8-22 | 8-22.2 | 210 | 215.9 | 8-22 | 8-22.2 | 387 | 449 | 166.7 | 285.75 | 348.65 | 279.4 | 146.05 | 152.45 | 814 |
JDSB6×5×11 | 240 | 241.3 | 8-22 | 8-22.2 | 210 | 215.9 | 8-22 | 8-22.2 | 387 | 449 | 166.7 | 285.75 | 347.15 | 279.4 | 146.05 | 152.45 | 812.5 |
JDSB5×4×14 | 210 | 215.9 | 8-22 | 8-22.2 | 180 | 190.5 | 8-19 | 8-19 | 387 | 449 | 166.7 | 285.75 | 316.1 | 279.4 | 129.64 | 155.56 | 781.5 |
JDSB4×3×13 | 180 | 190.5 | 8-19 | 8-19 | 160 | 152.4 | 4-19 | 4-19 | 387 | 449 | 166.7 | 285.75 | 281.1 | 260.35 | 107.95 | 171.45 | 746.5 |
JDSB3×2×13 | 160 | 152.4 | 4-19 | 4-19 | 125 | 120 | 4-19 | 4-19 | 387 | 449 | 166.7 | 285.75 | 263.35 | 260.35 | 95.25 | 177.8 | 728.7 |
