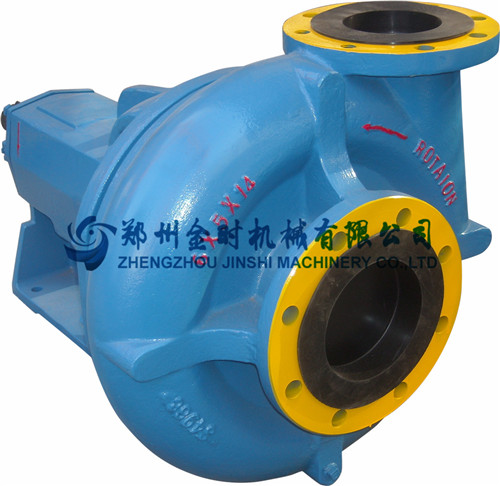

JSB系列砂泵能與美國mission magnum泵完全互換

時間:2019-05-08





一、用途及適用范圍

JSB系列離心式砂泵主要是用來給油田鉆機的循環固控系統配套,其作用是給除砂器、除泥器、混料器等提供具有一定排量和壓力的鉆井液,以保證這些設備高效工作。

其中JSB10×8×14 離心式砂泵主要適應于配套3000m以上的鉆機,且鉆井液粘度、比重都比較大的鉆井工程使用;JSB8×6×14 離心式砂泵主要配套3000m以上的鉆機;JSB8×6×11 離心式砂泵主要配套3000m以下的鉆機,也可作為灌注泵給三缸泥漿泵供漿;JSB6×5×11、JSB5×4×14離心式砂泵一般用于車裝鉆機或小型鉆機的配套;JSB4×3×13離心式砂泵與計量罐配套,通常稱計量泵或補給泵;JSB3×2×13離心式砂泵一般作為清水泵使用。

二、結構特點

離心式砂泵主要由泵殼、葉輪、泵軸、耐磨盤、密封裝置、軸承座、軸承、聯軸器、電機、底座等組成。

該系列離心式砂泵的特點是:

1、與美國MISSION泵互換,所有的配件均可與美國MISSION互換,制造標準也是按MISSION泵制造的,因此,在國際市場具有廣闊的銷售市場;

2、系列砂泵共有8種泵,適應于整套固控設備的配套。系列砂泵中軸承座、軸等零部件通用,備件及維修方便、節約成本;

3、開式葉輪,適于輸送高粘度的鉆井液;

4、采用機械密封和盤根密封組合密封,密封效果好,使用壽命長;

5、主要零部件(泵殼、葉輪、機械密封盒)均為耐磨球鐵QT600-3,樹脂砂精密鑄造,使用壽命長、外型美觀。

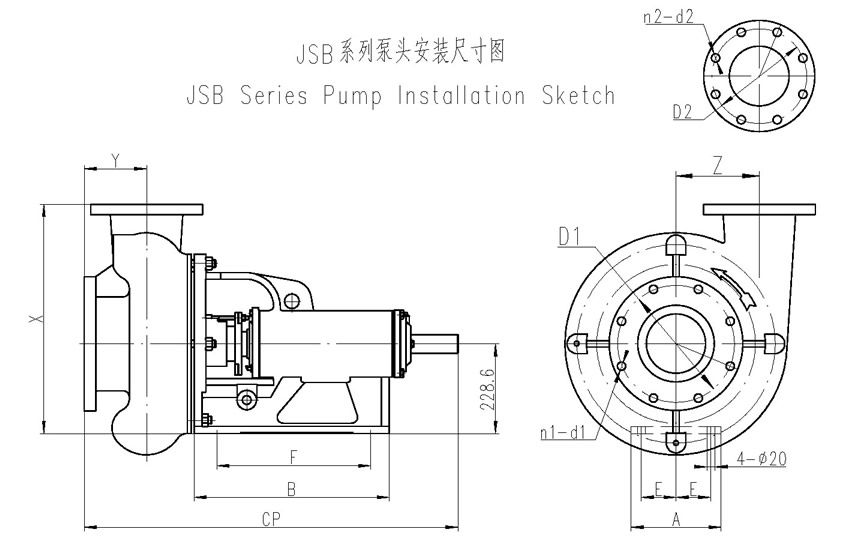

          三、砂泵液力端(泵頭)安裝尺寸


泵型號

主要安裝尺寸 (mm)

D1

n1-d1

D2

n2-d2

A

B

E

F

L

X

Y

Z

CP

JSB10×8×14

350

361.6

12-23

12-25

295

298

8-22

8-22.2

230

498

88.9

392.1

350

360.36

169.86

203.2

964.9

JSB8×6×14

295

298

8-22

8-22.2

240

241.3

8-22

8-22.2

230

490

88.9

392.1

338.7

355.6

158.75

212.73

953.5

JSB8×6×11

295

298

8-22

8-22.2

240

241.3

8-22

8-22.2

230

490

88.9

392.1

338.7

355.6

158.75

212.73

953.5

JSB6×5×14

240

241.3

8-22

8-22.2

210

215.9

8-22

8-22.2

230

490

88.9

392.1

307.3

279.4

146.05

152.45

922

JSB6×5×11

240

241.3

8-22

8-22.2

210

215.9

8-22

8-22.2

230

490

88.9

392.1

305.8

279.4

146.05

152.45

920.6

JSB5×4×14

210

215.9

8-22

8-22.2

180

190.5

8-19

8-19

230

490

88.9

392.1

274.9

279.4

129.64

155.56

889.5

JSB4×3×13

180

190.5

8-19

8-19

160

152.4

4-19

4-19

230

490

88.9

392.1

239.7

260.35

107.95

171.45

854.5

JSB3×2×13

160

152.4

4-19

4-19

125

120

4-19

4-19

230

490

88.9

392.1

222

260.35

95.25

177.8

836.8
